Система PDC (парктроник)

[Santer]

PDC - Park Distance Control - Система контроля дистанции при парковке

Система контроля дистанции при парковке

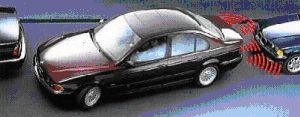

Система контроля дистанции при парковке (Park Distance Control - PDC) использует ультразвуковые датчики и электронику для помощи при парковке. PDC помогает парковаться, подавая звуковой сигнал когда автомобиль приблизился к препятствию, чаще всего к другому автомобилю.



Достоинства PDC:

Сигнал о приближении к препятствию позволяет избежать случайных столкновений и повреждений при парковке. PDC позволяет маневрировать в условиях малого места и плохой видимости. PDC обнаруживает живых существ, что позволяет избежать наезда не только на другие автомобили, но и на детей и животных.

На переднем бампере устанавливается 4 ультразвуковых датчика, два на углах заднего бампера и два по середине заднего бампера. Боковые датчики включают прерывистый звуковой сигнал при обнаружении препятствия на расстоянии до 60 см. От задних датчиков прерывистый сигнал срабатывает, если препятствие ближе 150 см. Все датчики переключают прерывистый звуковой сигнал на сплошной при приближении к препятствию на 30 см. Частота прерывистого сигнала увеличивается при приближении к препятствию. Более высокий тон предупреждает о наличии препятствия спереди от машины, и более низкий тон предупреждает о наличии препятствия сзади от машины.

Система автоматически включается при включении задней передачи и автоматически отключается после того, как машина пройдет 50м вперед или достигнет скорости 30 км/ч. Водитель может отключить систему, нажав кнопку на консоли.

Принцип работы

Принцип работы PDC основан на измерении расстояния при помощи ультразвуковых волн, похожий на сонар, используемый в морских судах для поиска объектов на дне моря.

   1. Электроный источник сигнала направляет ультразвуковую волну.
   2. Сигнал отражается от препятствия и возвращается к источнику.
   3. На основе полученного «эха» и времени, которое ему потребовалось, чтобы вернуться, сонар составляет картинку препятствий перед ним.

На Е65 7-й серии PDC оборудован графическим дисплеем совмещенным с системой iDrive. Графический дисплей показывает вид сверху в зоне парковки. Обнаруженные препятствия закрашиваются на экране. Водитель получает картинку всех препятствий в зоне парковки, причем можно определить форму и размер препятствий и таким образом избежать столкновения. Оптическая индикация срабатывает раньше звукового сигнала. Парковочная зона отслеживается на 1.5 метра впереди и на 2 метра сзади автомобиля.
